Como fazer placas de circuito impresso com furos metalizados e qualidade industrial, em casa – Parte 9 – Deposição de estanho

Por

Pessoal, neste post vou mostrar como fazer uma solução para deposição de estanho sem eletricidade. Esta formula foi enviada para mim pelo Sergiy da Ucrania, o mesmo autor do post original do Instructables sobre a solução ativadora a base de hipofosfito. Mais uma vez, obrigado Sergiy!

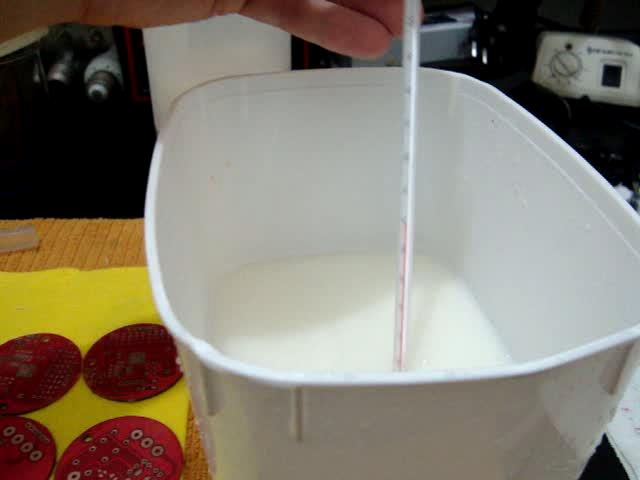

banho_estanho

Muitas pessoas, inclusive eu, estavam tendo problemas usando soluções de eletrodeposição de estanho. Os resultados que obtive foram intermitentes… hora funcionava, hora não funcionava criando uma camada pastosa por cima do cobre.

A solução que o Sergiy me enviou funciona muito bem, mas devemos tomar muito cuidado pois alguns reagentes são muito toxicos. Quando posto alguma formula aqui, imagino que todos tomam cuidados básicos como por exemplo usar máscara com filtro para gases orgânicos, ácidos, amônia, óculos de proteção, luvas, avental emborrachado, etc. São ítens muito baratos (você gasta menos de R$100,00 para adquirir a máscara com os 3 tipos de filtros, as luvas, o avental e os óculos), que valem cada centavo gasto. Um respingo de ácido clorídrico ou sulfúrico nos olhos sem ter por perto um lava olhos com solução neutralizadora para uma rápida lavagem pode ser o tempo entre perder ou não a visão para o resto da vida.
Solução de deposição quimica de estanho:
Reserve todos os reagentes antes de fazer a solução. Alguns procedimentos devem ser feitos sem muita demora. Depois de diluir o cloreto de estanho na água o cloreto de estanho II irá sofrer hidrólise e se tornará insolúvel se houver muita demora para adicionar o ácido sulfúrico.
1. 20 gramas de cloreto de estanho II (SnCl2) diluidos em 100ml de água destilada.
2. Logo após diluir o cloreto de estanho na água, coloque na solução 50ml de ácido sulfúrico concentrado (densidade 1.8). Tome cuidado neste ponto pois o ácido sulfúrico irá reagir com o cloreto de estanho e parte do gás HCl sairá em forma de vapor, então tome cuidado para não respirar ele.
3. Adicione água até que a solução atinja 900ml.
4. Adicione 75 gramas de tioureia (SC(NH2)2) na solução.
6. Adicione 16 gramas de hipofosfito de sódio (NaPO2H2) na solução.
7. Adicione de 10 a 15ml de sabão liquido neutro.
Muito sedimento irá se formar nesta solução, mas ele não atrapalha a deposição. Se o banho for aquecido a 60C, o sedimento desaparece e a deposição se torna mais rápida. Mergulhe a placa durante 10 minutos na solução e ela estará estanhada!
O ácido sulfúrico concentrado age como um poderoso agente desidratante, por isso tome muito cuidado!!!
